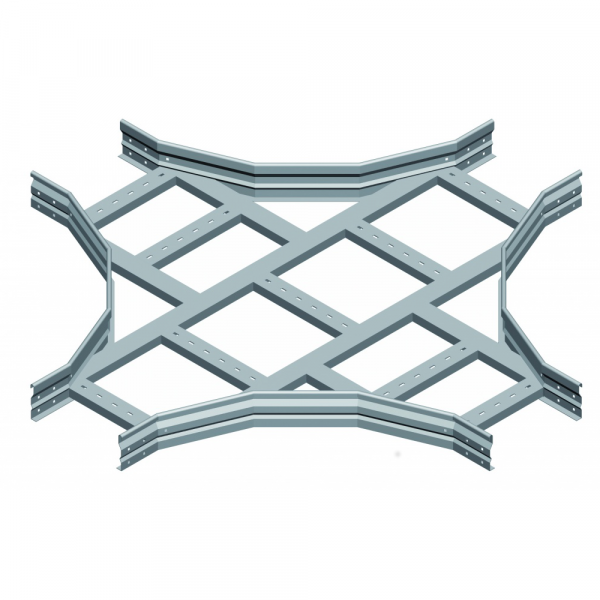

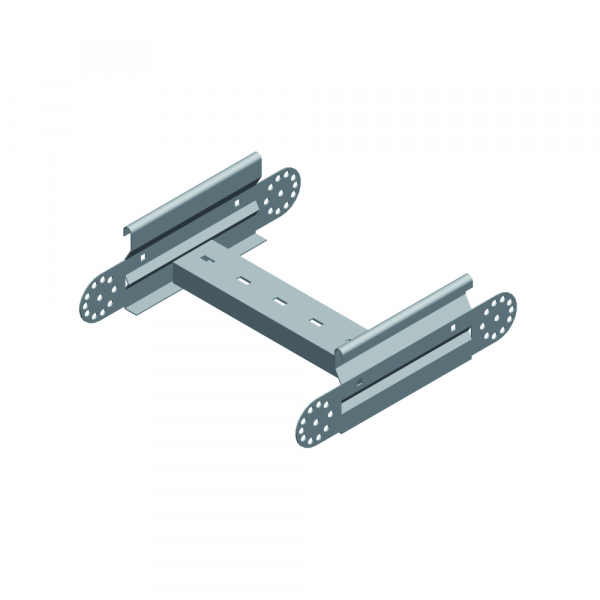

Le passerelle a scaletta saldate sono particolarmente adatte per installazioni dove è richiesto il supporto di carichi pesanti e il trasporto di cavi di grossa, media e piccola potenza. Il longherone e il traversino sono costruiti con materiali di spessore 1,2-1,5 mm e saldati tra loro con procedimento MAG su impianto robotizzato.

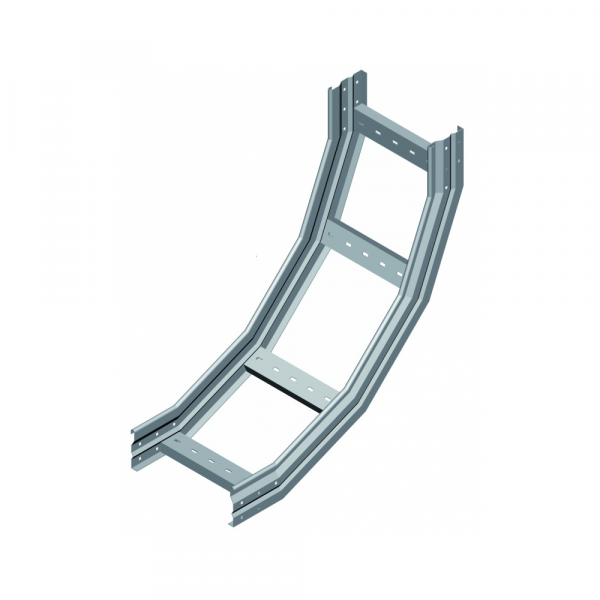

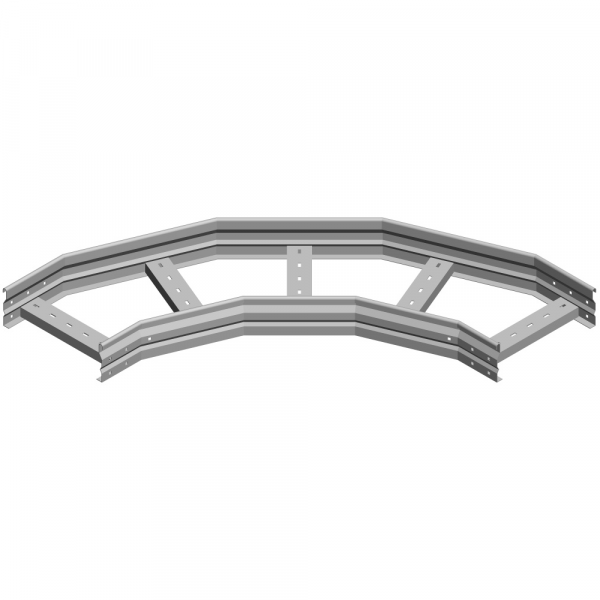

La particolare conformazione del longherone conferisce alla struttura una notevole resistenza al carico come evidenziano i diagrammi di portata. I longheroni e i traversini sono ottenuti da profilatura pertanto risultano privi di parti taglienti, pericolose per i cavi. La curvatura, realizzata con presso-piegatura dei longheroni, non presenta parti taglienti o abrasive.
I raggi rispettano le normative CEI 11-17 che stabiliscono un raggio minimo interno in rapporto al diametro del cavo. Il passo dei traversini è per una luce libera minore di 250 mm, a richiesta interassi diversi. I coperchi sono costruiti normalmente piani di spessore 1 mm (a richiesta spessori minori o maggiori). E’, inoltre, possibile richiedere coperchi a forma spiovente che, con l’ausilio di rinforzi idonei, possono sostenere importanti carichi.
Le passerelle a scaletta saldate sono realizzate con acciaio tipo S235JR (UNI EN-10025) zincato a caldo per immersione dopo lavorazione secondo norme norma ISO 1461. A richiesta:
Sistema di passerelle a filo F5: passerelle a filo metallico, montaggio veloce e semplificato con costi contenuti. ->>
Sistema di sospensioni B5 Combitech: sistema universale di elementi di fissaggio e strutture di supporto adatto per numerose applicazioni. ->>

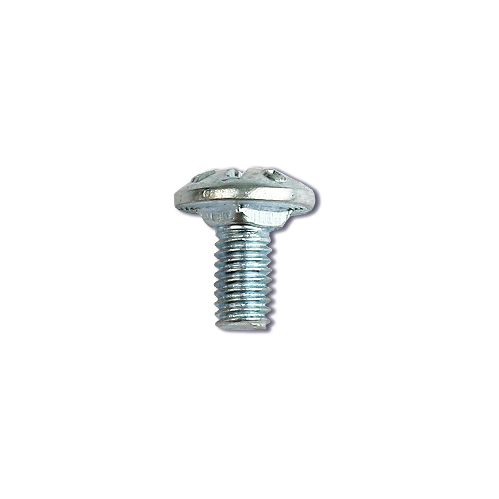

M5 – minuteria: per canale metallico ampia gamma di viti e bulloni, aste filettate, dadi, manicotti, piastrine, rondelle, supporti, giunti universali. ->>
