Canale metallico C5

Canale metallico C5 COMBITECH

canale metallico a incastro
canale chiuso o asolato
uso dei giunti limitato
fino al 60% di tempo in meno nelle fasi di montaggio
coperchi con montaggio a scatto
finiture in acciaio zincato sendzimir e a caldo, verniciato blu, verniciato grigio, inox e nuovo rivestimento ZL zinco-magnesio-alluminio

Canale metallico C5 COMBITECH

canale metallico a incastro
canale chiuso o asolato
uso dei giunti limitato
fino al 60% di tempo in meno nelle fasi di montaggio
coperchi con montaggio a scatto
finiture in acciaio zincato sendzimir e a caldo, verniciato blu, verniciato grigio, inox e nuovo rivestimento ZL zinco-magnesio-alluminio

I criteri costruttivi del canale metallico

Gli elementi rettilinei della serie C5 canale metallico Combitech sono caratterizzati dall’originale “incastro”, ottenuto grazie ad una particolare sagomatura delle estremità, creato per imbutitura durante la fase di piegatura della lamiera. Grazie a questo, l’uso dei giunti lineari è estremamente limitato. Il sistema a incastro permette un risparmio di tempo nel montaggio fino al 60%.

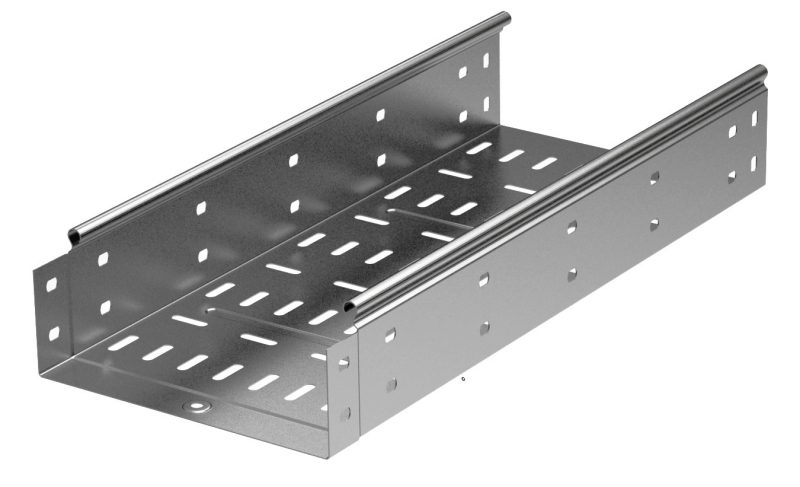

Gli elementi rettilinei sono disponibili in due versioni:

con base forata (c.ca 15% della superficie) con asole 7×19 mm e bordi forati con asole 7×10 mm
con base e bordi non forati

Tutti gli accessori della serie C5 sono predisposti per il fissaggio ad “incastro” nelle estremità “femmina” degli elementi rettilinei. Negli accessori munibili di coperchio è presente una bordatura continua sui fianchi.

Al centro di ogni estremità delle basi un’area anulare a rilievo forata garantisce la continuità elettrica.

I coperchi

I coperchi si montano a “scatto” sugli elementi rettilinei di base e grazie alla bordatura continua sui fianchi sono “autoreggenti”. Anche per i coperchi degli elementi vale il criterio della giunzione a “incastro” ottenuta grazie a una particolare sagomatura di una delle estremità. Ad ogni estremità sono previsti sistemi per la continuità elettrica: nelle estremità “Maschio” l’area è forata e munita di nottolino filettato M5; nelle estremità “Femmina” l’area è solo forata.

I coperchi degli accessori si collegano sia a “incastro” nelle estremità “Femmina”, sia per semplice attestazione con le estremità “Maschio”, degli elementi rettilinei che degli stessi accessori. Si montano a “scatto” sugli accessori di base e sono autoreggenti, grazie alla “bordatura continua” sui fianchi che garantisce una perfetta tenuta alle dilatazioni atmosferiche e alle vibrazioni negli impianti a bordo macchina. Nella misura b 50 x h 50 i coperchi non hanno la bordatura continua, ma a ogni estremità una linguetta assicura l’autoreggenza. Ad ogni estremità un nottolino filettato M5 garantisce la continuità elettrica.

Vantaggi del sistema COMBITECH

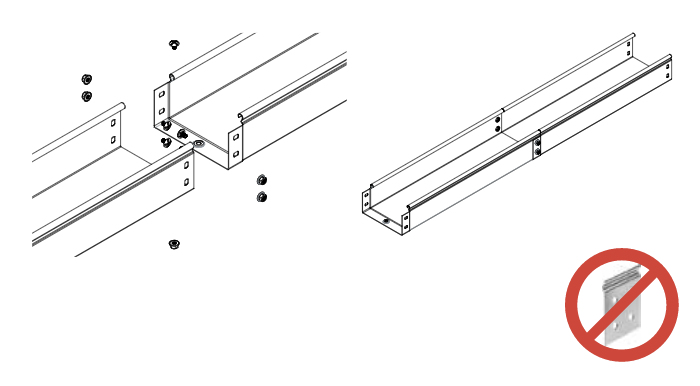

Sistema a incastro

Gli elementi rettilinei della serie C5 canale metallico Combitech sono caratterizzati dall’originale “incastro”, ottenuto grazie ad una particolare sagomatura delle estremità. Grazie a questo, l’uso dei giunti lineari è estremamente limitato. Il sistema a incastro permette un risparmio di tempo
nel montaggio fino al 60%.
L’utilizzo dei giunti non è necessario in presenza dell’incastro “maschio-femmina”

Vantaggi del sistema COMBITECH

Sistema a incastro

Gli elementi rettilinei della serie C5 canale metallico Combitech sono caratterizzati dall’originale “incastro”, ottenuto grazie ad una particolare sagomatura delle estremità. Grazie a questo, l’uso dei giunti lineari è estremamente limitato. Il sistema a incastro permette un risparmio di tempo
nel montaggio fino al 60%.
L’utilizzo dei giunti non è necessario in presenza dell’incastro “maschio-femmina”

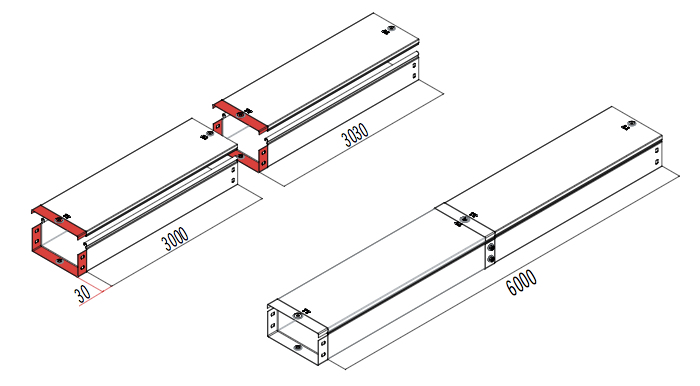

I 30 mm che fanno la differenza

La lunghezza degli elementi rettilinei è L+30, dove i 30 mm rappresentano la lunghezza dell’incastro. In questo modo la presenza dell’incastro non influisce sulla lunghezza reale del prodotto.

I 30 mm che fanno la differenza

La lunghezza degli elementi rettilinei è L+30, dove i 30 mm rappresentano la lunghezza dell’incastro. In questo modo la presenza dell’incastro non influisce sulla lunghezza reale del prodotto.

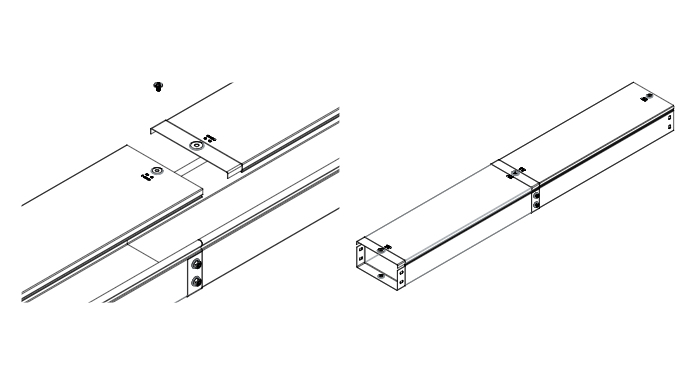

Installazione “a scatto” dei coperchi

I coperchi si montano a “scatto” sugli elementi rettilinei di base e grazie alla bordatura continua sui fianchi sono “autoreggenti”. Anche per i coperchi degli elementi rettilinei vale il criterio della giunzione ad “incastro” ottenuta grazie ad una particolare sagomatura di una delle estremità. Ad ogni estremità sono previsti sistemi per la continuità elettrica.

Installazione “a scatto” dei coperchi

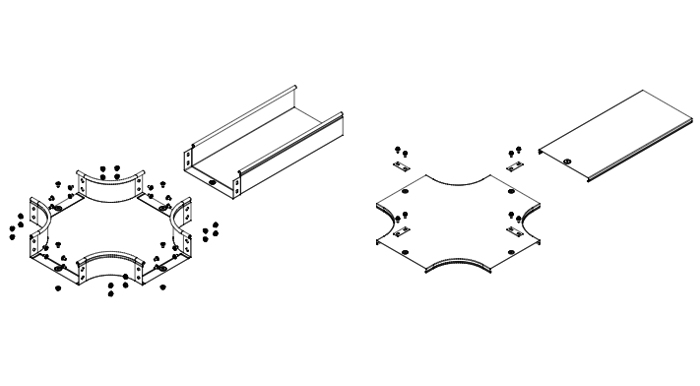

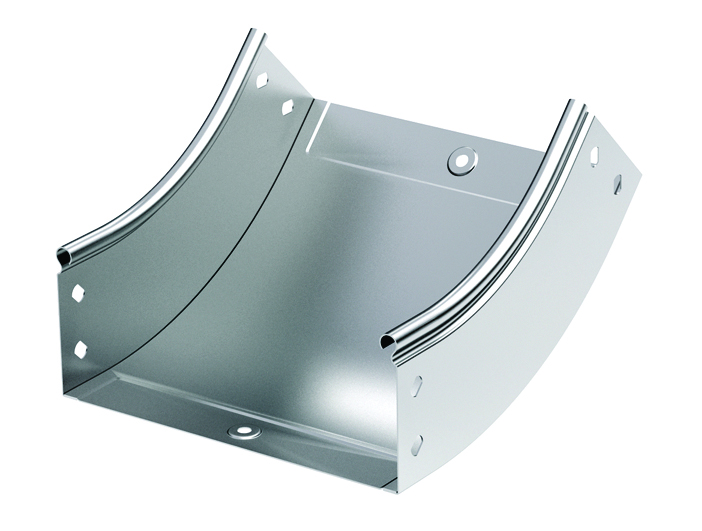

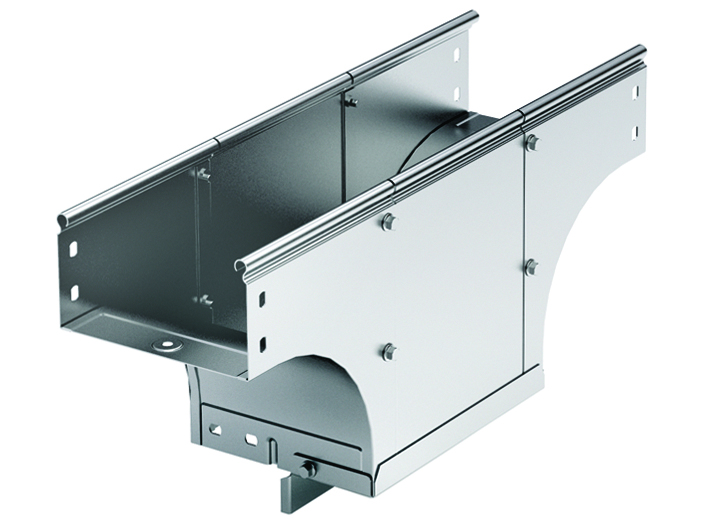

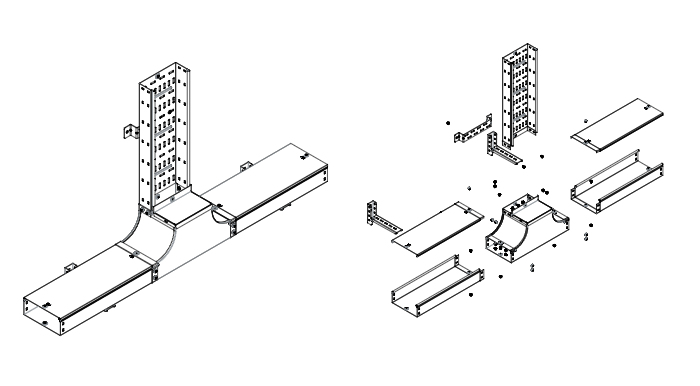

Accessori

Con gli accessori della serie C5 canale metallico è possibile realizzare qualsiasi configurazione.

Accessori

Con gli accessori della serie C5 canale metallico è possibile realizzare qualsiasi configurazione.

Continuità elettrica

La continuità elettrica è garantita da tutti i componenti del sistema C5. Il dispositivo di “messa a terra” è costituito da un’area anulare a rilievo contrassegnata da apposito simbolo; nella versione verniciata quest’area è protetta da tappi asportabili.

Continuità elettrica

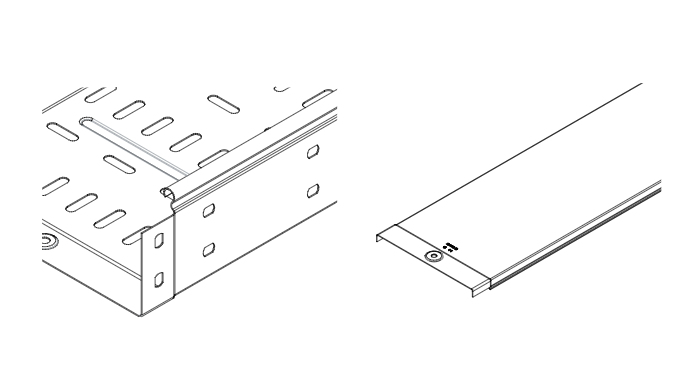

Bordatura continua sui fianchi su basi e coperchi

La continuità elettrica è garantita da tutti i componenti del sistema C5 canale metallico. Il dispositivo di “messa a terra” è costituito da un’area anulare a rilievo contrassegnata da apposito simbolo; nella versione verniciata quest’area è protetta da tappi asportabili. La presenza di una bordatura continua sui fianchi (bordi) sia delle basi che dei coperchi garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”.

Bordatura continua sui fianchi su basi e coperchi

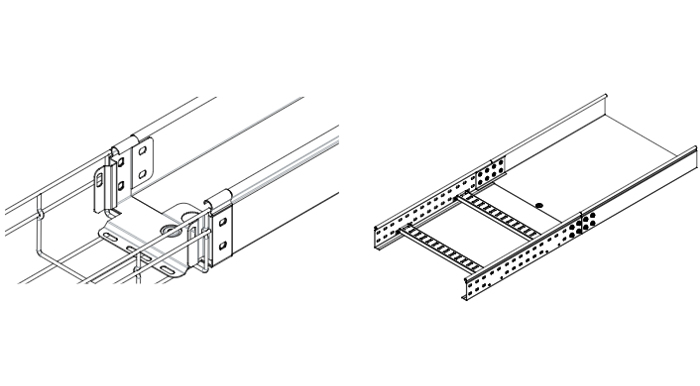

Compatibilità con i diversi sistemi Combitech

Grazie alla piena compatibilità dei sistemi Combitech è possibile usare diversi tipi di passerelle nello stesso progetto senza dover utilizzare accessori aggiuntivi o adattatori.

Compatibilità con i diversi sistemi Combitech

Grazie alla piena compatibilità dei sistemi Combitech è possibile usare diversi tipi di passerelle nello stesso progetto senza dover utilizzare accessori aggiuntivi o adattatori.

Caratteristiche meccaniche

La presenza di una bordatura continua sui fianchi (bordi) sia delle basi che dei coperchi garantisce una maggiore tenuta ai carichi e consente l’assemblaggio di tutti i coperchi del sistema senza ricorso a viti o “clips”.

L’assemblaggio dei vari componenti è realizzato tramite viti (con quadro sottotesta), dadi, rondelle, sempre da ordinare a parte. Asole 10×7 mm lungo i bordi ed alle estremità dei bordi: H 50 n°1 – H 80 e H 100 n°2.

Caratteristiche elettriche

La continuità elettrica è garantita da tutti i componenti del sistema C5: elementi lineari, accessori e relativi coperchi (se la posa degli stessi viene realizzata con l’ausilio di tutti gli accessori previsti dal sistema). Il dispositivo di “messa a terra” è costituito da un’area anulare a rilievo contrassegnata da apposito simbolo; nella versione verniciata quest’area è protetta da tappi asportabili.

Il numero e la tipologia della bulloneria è in funzione delle varie situazioni installative:

nella giunzione a incastro delle basi: una vite M6 (per giunzione elettrica) e un dado flangiato/zigrinato
nella giunzione senza incastro delle basi: due viti M6, due dadi e una piastrina di collegamento equipotenziale in rame nichelato
nella giunzione a incastro dei coperchi: una vite M5
nella giunzione senza incastro dei coperchi: due viti M5 e una piastrina in rame
